QC2.0 15W快充(CR6855+CR6621B)方案及测试报告
浏览次数:2830 次   发布日期:2015-08-19
                                           QC2.0 15W快充(CR6855+CR6621B)方案及测试报告
输入电压:AC90V~264V
额定电压:100V~240V
输出规格:5V2A/9V1.67A/12V1.25A
应用领域:Quick Charge 2.0快速充电器

主要特点:
兼容高通Quick Charge2.0技术,智能匹配移动设备,实现快速充电;
2A恒流,15W恒功率,5V/9V/12V模式;
输出线损补偿;
低待机,完全满足Ⅴ级能效标准;
体积小(51mm*31mm*14mm);
符合EMI标准;

CR6855芯片特性:
内置软启动,减小MOSFET的应力,内置斜坡补偿电路;
65kHz开关频率,具有频率抖动功能,使其具有良好的EMI特性;
全电压输入范围,低待机功耗;
具有“软启动、OCP、SCP、OTP、OVP自动恢复等保护功能;

CR6621B芯片特性:
支持高通QC2.0协议的便携式设备,向后兼容5V USB BC 1.2 移动设备;
快速放电功能(12V→5V,9V→5V),快速切换至5V,以保护设备安全;
低工作电流;

1 样机介绍
该测试报告是基于一个15W智能快速充电器,兼容高通Quick Charge2.0技术,并向下兼容5V快速充电器标准。
可根据被充电设备USB信号调节5V/9V/12V输出电压。PWM控制IC采用了本公司的CR6855;
USB协议芯片为本公司的CR6621B;输出肖特基整流二极管采用本公司CRS1560B。

AC264V输入待机功耗83mW,能效Ⅴ级标准,
全模式均满足相关EMI测试规范。

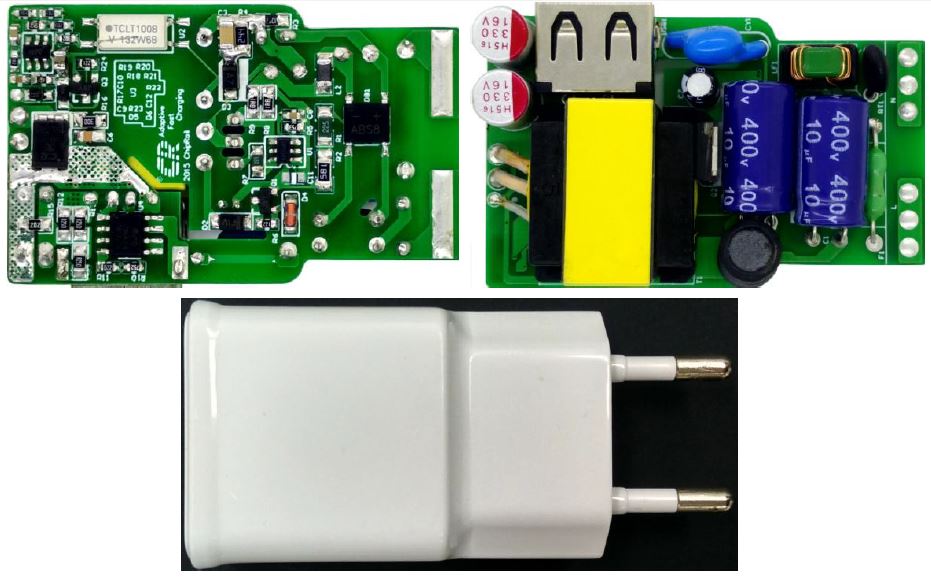

该样机方案在同类产品中成本低廉,同时体积大小仅为51mm*31mm*14mm。如下图所示

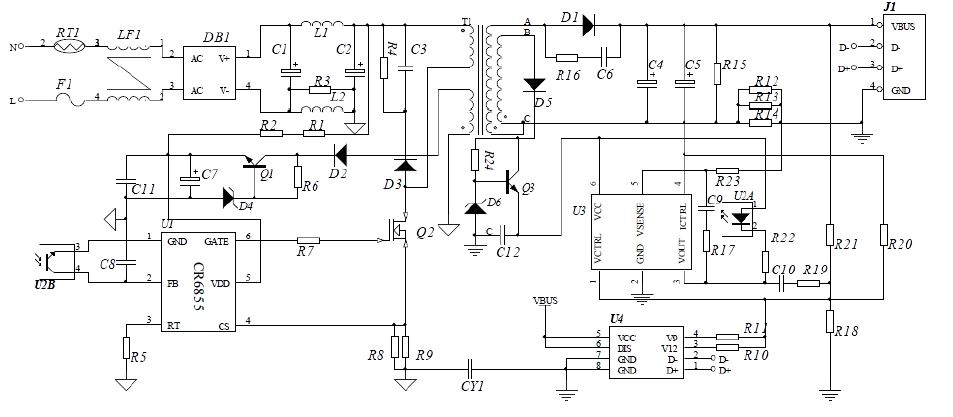

原理图:
